快恢复二极管

TECHSEM

湖北台基半导体

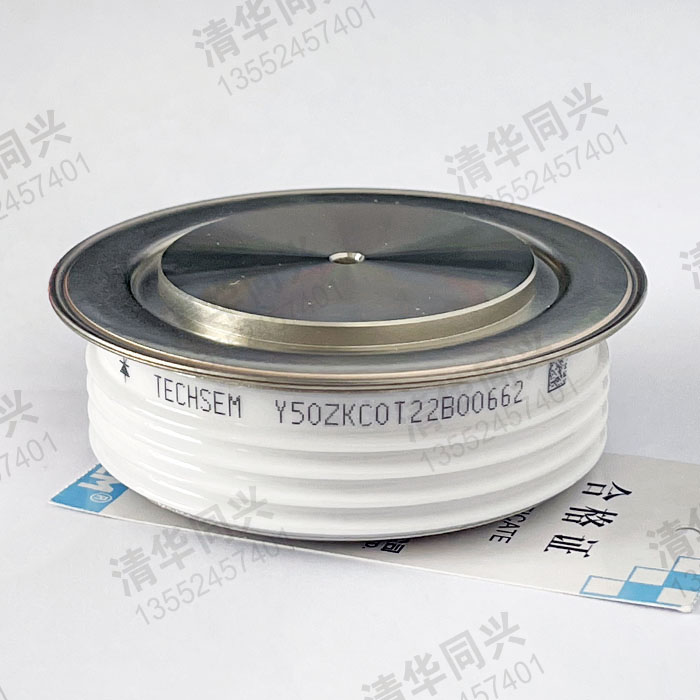

Y50ZKC 1200A

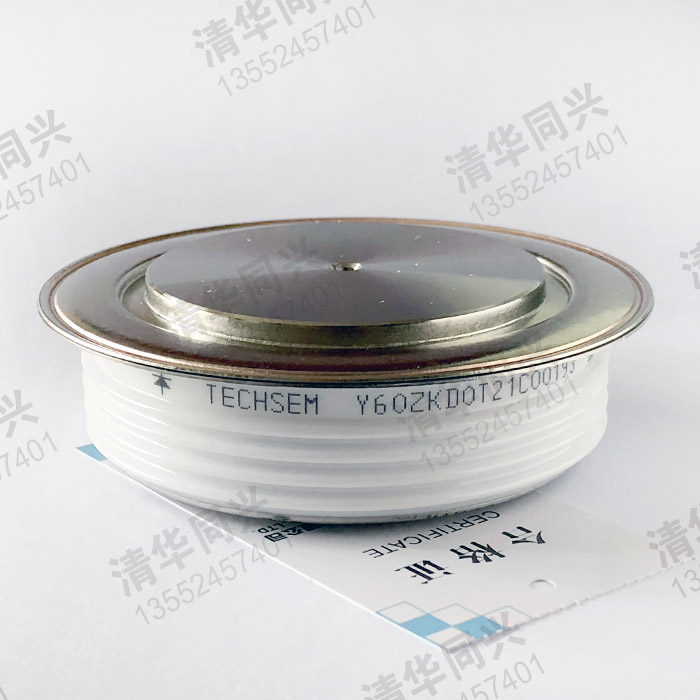

Y60ZKD 1500A

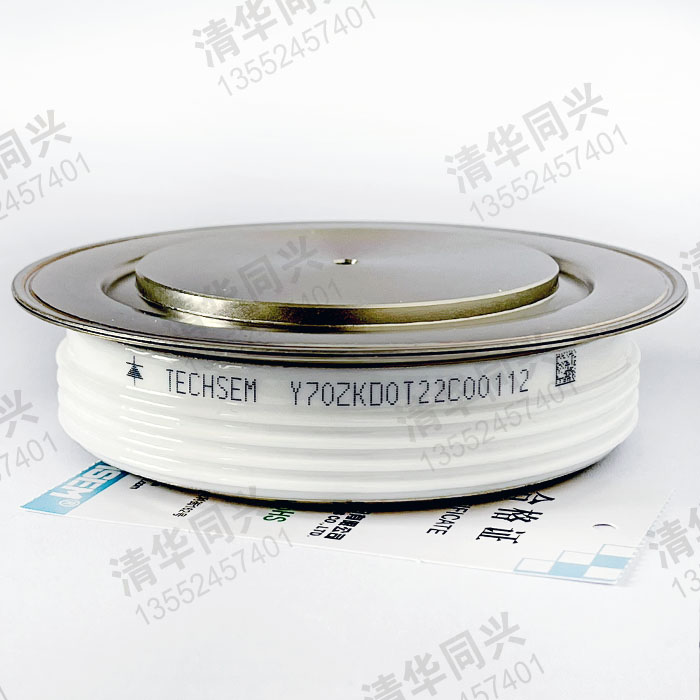

Y70ZKD 2500A

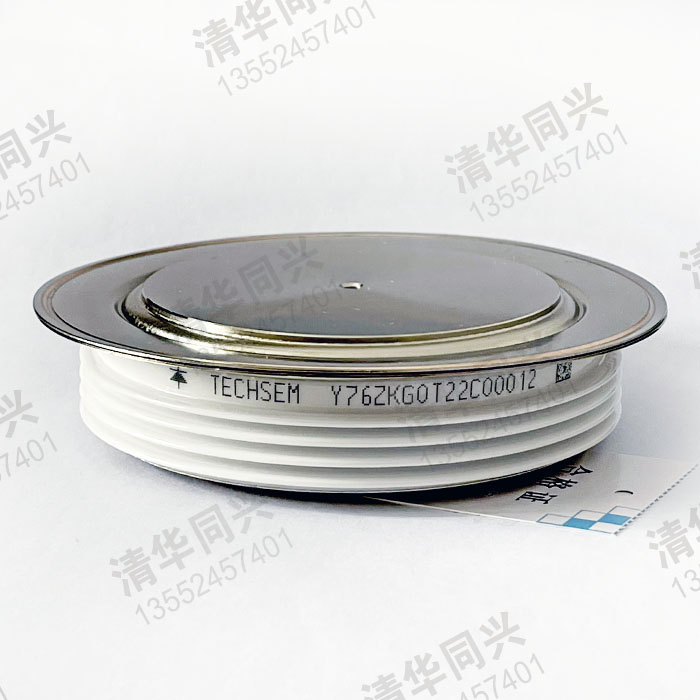

Y76ZKG 2500A 3000A

特点	典型应用
1、扩散结 2、短恢复时间 3、很小的反向恢复电流 4、具有快速软恢复特性 5、平板型陶瓷管壳封装 6、双面冷却	1、电机控制和驱动 2、感应加热 3、UPS电源 4、斩波器 5、焊接设备

型号	V_RRM	I_F(AV)		I _FSM	I²t	I _RRM	t_rr	Q_rr	V_FM/I_FM	V_FO	r_F	R_th(j-c)	R_th(c-hs)	T_jm	安装力
型号		常规标称	T_C85°C	10 ms		125 °C			25 °C	150 °C
	V	A		KA	KA²s	mA	μs	μc	V/A	V	mΩ	°C/W	°C/W	°C	kN
Y24ZKB	200-1000	200	430	5.0	125	16	2	50	2.4/600	1.10	0.72	0.080	0.020	150	3.3-5.5
Y30ZKB	200-1000	400	780	10	500	30	3	90	2.6/1200	1.17	0.36	0.045	0.010	150	5.3-10
Y38ZKB	200-1000	800	950	13	845	40	3	90	2.8/2400	1.15	0.34	0.035	0.008	150	10-20
Y50ZKB	200-1000	1600	1650	22	2420	80	4	150	2.8/3000	1.15	0.20	0.020	0.005	150	19-26
Y24ZKC	1100-2000	200	390	5.4	146	16	2	70	2.4/600	1.48	0.65	0.080	0.020	150	3.3-5.5
Y30ZKC	1100-2000	400	710	9	405	30	3	90	2.60/1200	1.30	0.42	0.045	0.010	150	5.3-10
Y38ZKC	1100-2000	800	880	12	720	40	3	130	2.8/2400	1.51	0.37	0.035	0.008	150	10-20
Y50ZKC	1100-2000	1200	1400	19	1805	80	6	250	2.8/3000	1.42	0.36	0.020	0.005	150	19-26
Y60ZKC	1100-2000	2060	2060	25	3125	100	7	550	2.80/4000	1.16	0.16	0.016	0.004	150	21-30
Y70ZKC	1100-2000	2620	2620	31	4805	195	7	1000	2.80/5000	1.10	0.15	0.012	0.003	150	30-40
Y76ZKC	1100-2000	3500	3560	44	9700	200	7	1300	3.0/5000	0.85	0.10	0.010	0.003	150	35-47
Y38ZKD	2100-3000	720	720	10	500	40	4	150	2.90/1000	1.78	0.45	0.035	0.008	150	10-20
Y50ZKD	2100-3000	1208	1208	16	1280	80	7	650	2.80/1500	1.62	0.36	0.020	0.005	150	19-26
Y60ZKD	2100-3000	1508	1508	20	2000	100	8	1010	2.80/2000	1.58	0.30	0.016	0.004	150	21-30
Y70ZKD	100-3000	1876	1876	25	3125	180	10	1500	3.20/3000	1.55	0.29	0.012	0.003	150	30-40
Y24ZKG	4000-5000	197	197	2.7	36.5	20	4	100	5.0/500	1.95	4.50	0.080	0.020	150	3.3-5.5
Y38ZKG	4000-5000	538	538	735	281	50	6	900	4.0/1000	1.89	1.18	0.035	0.008	150	10-20
Y50ZKG	4000-5000	1061	1061	15	1125	100	9	1800	3.5/1500	1.73	0.51	0.020	0.005	150	19-26
Y76ZKG	4000-5000	2175	2175	30	4500	250	12	2200	3.0/3000	1.65	0.25	0.010	0.003	150	35-47
