晶闸管、二极管简易测试方法

晶闸管和二极管广泛应用于电力电子装置中，现场服务人员和维修人员常需检测器件性能。由于专业测试设备昂贵且不易获得，本文推荐一种简易检测方法，帮助粗略判断器件好坏。

1. 万用表粗略判断法

万用表是现场最常用的检测工具，可用于初步判断器件是否损坏，但存在局限性。

检测方法

• 门极开路检测：
  • 测量门极至阴极电阻（RGK）
  • 若RGK为无穷大，说明门极开路
• 门极短路检测：
  • 测量门极至阴极电阻（RGK）
  • 若RGK为零或小于5Ω，说明门极短路
• 完全击穿检测：
  • 测量阳极（A）与阴极（K）之间的电阻
  • 若电阻为零或极低，说明器件完全击穿

局限性

• 无法检测器件阻断电压是否受损
• 器件参数分散性较大，可能导致误判

2. 推荐的简易检测方案

现场人员最需了解器件的阻断电压能力和晶闸管的门极触发性能。以下为推荐的简易检测电路及方法。

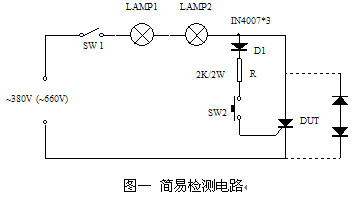

检测电路

• DUT：被测器件（晶闸管或二极管）
• D1：1-5A、耐压1000V以上的二极管（3只串联）
• LAMP：检测指示灯，额定电压需与进线电压匹配（如220V灯泡可多只串联）
• SW1：主开关
• SW2：按钮开关（用于晶闸管门极触发测试）
• R：限流电阻（仅用于晶闸管测试）

测试条件

• 阻断电压1000V左右：采用交流380V电源测试
• 阻断电压2000V左右：采用交流660V电源测试

检测步骤

1. 晶闸管检测：
   • 合上开关SW1：
     • 若指示灯亮，说明器件击穿或阻断电压不足
     • 若指示灯不亮，说明器件阻断电压正常
   • 按下按钮SW2：
     • 若指示灯亮，松开后熄灭，说明门极触发性能正常
     • 若指示灯不亮，说明门极损坏
2. 二极管检测：
   • 合上开关SW1：
     • 若指示灯不亮，说明两只器件反向电压正常
     • 若指示灯亮，说明至少一只器件反向电压损坏，需更换进一步判断

3. 注意事项

1. 测试电压匹配：
   • 确保被测器件阻断电压高于进线电压峰值，避免测试中损坏器件
2. 平板式器件检测：
   • 对平板式器件（如台基公司产品），需使用适当夹具对A、K两极施加压力，确保内部良好接触，避免误判
3. 安全措施：
   • 使用较高进线电压时，操作人员需采取安全措施，防止触电事故，确保人身安全

总结

本文推荐的简易检测方法通过实际使用电压环境考核器件性能，适用于现场服务人员和维修人员快速判断晶闸管和二极管的好坏。尽管该方法无法替代专业设备，但在缺乏专业工具的情况下，是一种实用且有效的解决方案。
