MDC/MDA/MDY/MDG 整流管模块
  晶闸管型号命名方式说明  ·  晶闸管参数符号含义说明  ·  晶闸管安装注意事项  ·  频繁烧坏晶闸管原因分析  ·  中频感应加热电源常见故障与维修 📞：13552457401

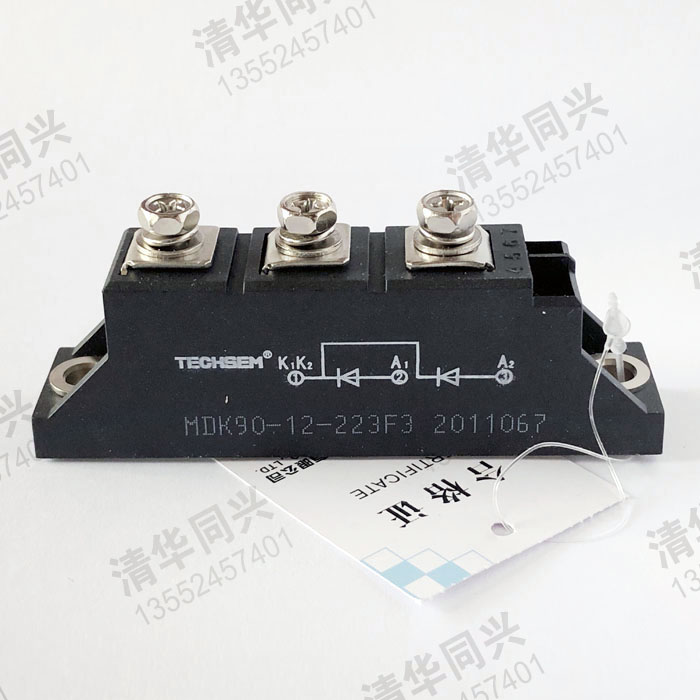

MDK90A

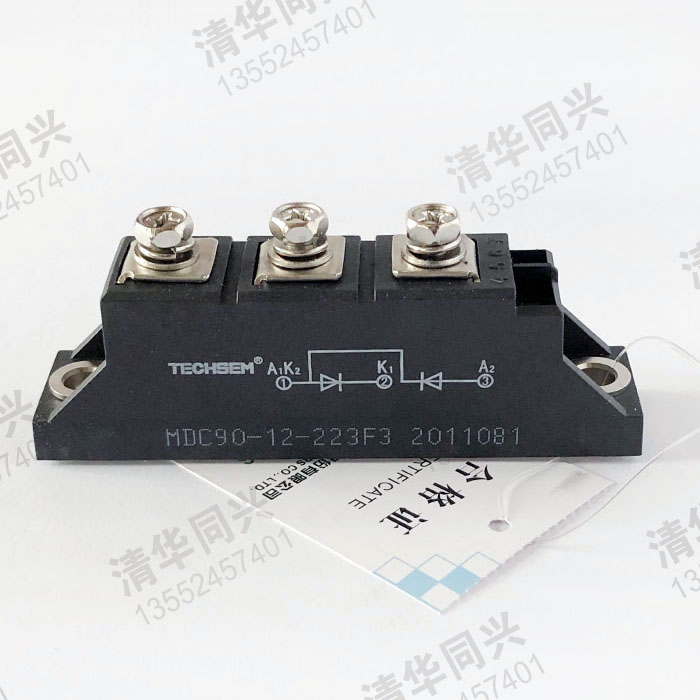

MDC90A

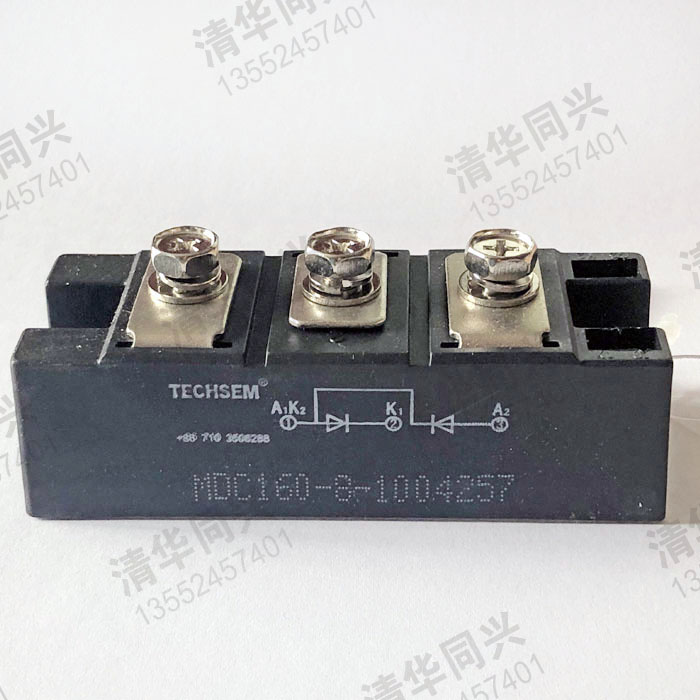

MDC160A

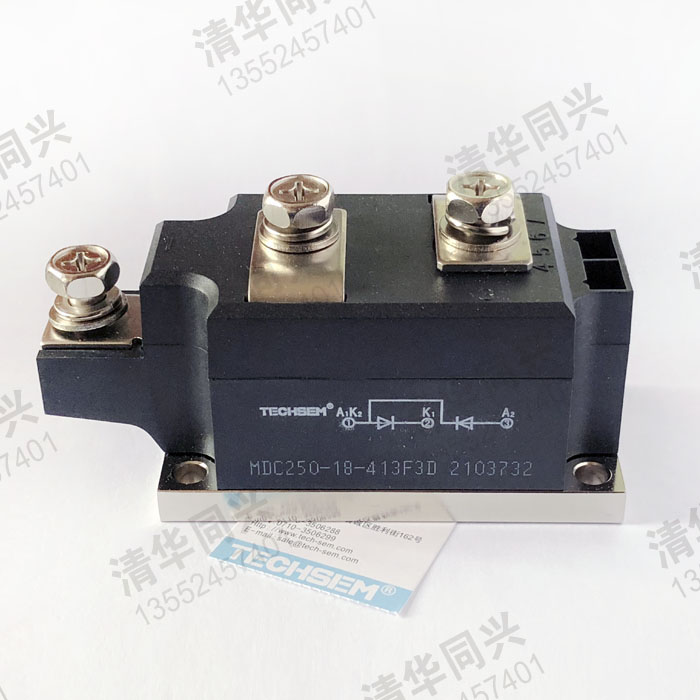

MDC250A
特 点
典型应用
1、芯片与底板电气绝缘
2、国际标准封装
3、全压接结构，优良的温度特性和功率循环能力
4、400A以下模块皆为强迫风冷，500A以上模块既可选用风冷，也可选用水冷
5、安装简单，使用维修方便
6、体积小，重量轻		 1、仪器设备的直流电源
2、交直流电机控制
3、各种整流电源
4、电机软起动
5、电焊机
6、变频器
7、电池充放电

型号
VRRM
IF(AV)@Tc
IFSM
I2t
IRRM
VFM@IFM
VFO
rF
Rth(j-c)
Tjm
Viso
外型

10ms
150°C
25°C
150°C

V
A
°C
kA
kA2s
mA
V
A
V
mΩ
°C/W
°C
V(A.C)
600-1800
26
100
0.65
2.1
8
1.47
80
0.80
6.8
1.30
150
2500
600-1800
40
100
1.0
5.0
8
1.47
120
0.80
5.57
0.90
150
2500
600-1800
55
100
1.3
8.45
8
1.39
170
0.80
3.47
0.70
150
2500
600-1800
70
100
1.8
16.2
8
1.33
210
0.80
2.5
0.41
150
3000
600-1800
90
100
2.3
26
8
1.33
270
0.80
1.7
0.47
150
3000
600-1800
110
100
2.6
33
10
1.45
330
0.80
1.74
0.27
150
3000
600-1800
135
100
3.9
76
12
1.38
410
0.8
1.18
0.31
150
3000
600-1800
160
100
4.6
106
12
1.45
480
0.8
1.35
0.23
150
3000
600-1800
182
100
6.4
205
12
1.38
550
0.80
0.96
0.22
150
3000
600-1800
200
100
7.5
281
12
1.38
600
0.75
0.88
0.21
150
3000
600-1800
240
100
7.5
281
12
1.38
720
0.75
0.76
0.14
150
3000
600-1800
250
100
8.5
361
20
1.35
750
0.75
0.76
0.14
150
3000
600-1800
300
100
9.1
414
20
1.35
900
0.75
0.55
0.13
150
3000
600-1800
350
100
9.2
423
30
1.50
1050
0.75
0.61
0.10
150
3000
600-1800
380
100
9.5
451
30
1.40
1100
0.72
0.44
0.11
150
3000
600-1800
400
100
13
845
30
1.48
1200
0.75
0.50
0.10
150
3000
600-1800
500
100
16
1280
40
1.32
1500
0.75
0.30
0.09
150
3000
600-1800
570
100
18
1620
40
1.45
1710
0.75
0.30
0.075
150
3000
600-1800
600
100
19
1805
45
1.50
1800
0.75
0.28
0.065
150
3000
600-1800
800
100
22
2420
45
1.60
2400
0.80
0.18
0.05
150
3000
600-1800
1000
100
28
3920
50
1.44
3000
0.70
0.138
0.048
150
3000
600-1800
1200
85
34
4500
50
1.44
3000
0.70
0.138
0.048
150
3000
1900-2500
26
100
0.65
2.1
8
1.44
80
0.85
5.94
1.30
150
2500
1900-2500
40
100
1.00
5
8
1.50
120
0.85
4.50
0.90
150
2500
1900-2500
55
100
1.30
8.45
8
1.55
170
0.85
3.76
0.68
150
2500
1900-2500
70
100
1.80
16.2
8
1.50
210
0.85
2.73
0.55
150
3000
1900-2500
90
100
2.30
26
8
1.43
270
0.85
1.88
0.45
150
3000
1900-2500
110
100
2.60
33
8
1.55
330
0.85
1.88
0.29
150
3000
1900-2500
135
100
3.90
76
12
1.41
410
0.85
1.23
0.30
150
3000
1900-2500
160
100
4.60
105
12
1.47
480
0.85
1.31
0.23
150
3000
1900-2500
182
100
6.40
204
12
1.53
550
0.85
1.05
0.20
150
3000
1900-2500
200
100
7.5
252
12
1.48
600
0.82
0.96
0.18
150
3000
1900-2500
250
100
9.0
405
20
1.52
750
0.85
0.89
0.13
150
3000
1900-2500
300
100
10
500
20
1.45
900
0.80
0.5
0.12
150
3000
1900-2500
350
100
12
720
30
1.60
1050
0.80
0.56
0.11
150
3000
1900-2500
400
100
13
845
30
1.55
1200
0.80
0.56
0.09
150
3000
1900-2500
500
100
16
1280
40
1.60
1500
0.85
0.38
0.075
150
3000
1900-2500
570
100
18
1620
40
1.55
1710
0.75
0.30
0.075
150
3000
1900-2500
600
100
19
1805
40
1.53
1800
0.75
0.32
0.065
150
3000
1900-2500
800
100
22
2420
45
1.64
2400
0.88
0.16
0.052
150
3000
1900-2500
1000
100
28
3920
50
1.44
3000
0.72
0.13
0.048
150
3000
1900-2500
1200
85
34
5780
50
1.44
3000
0.72
0.13
0.048
150
3000
2600-3600
110
100
2.1
22
20
1.57
330
0.85
1.76
0.31
150
4000
2600-3600
135
100
3.2
51
20
1.52
410
0.85
1.30
0.29
150
4000
2600-3600
160
100
3.9
76
20
1.58
480
0.84
1.28
0.23
150
4000
2600-3600
200
100
7.5
281
25
1.90
600
0.95
1.4
0.15
150
4000
2600-3600
250
100
9.5
451
25
1.76
750
0.95
0.87
0.13
150
4000
2600-3600
300
100
10
500
35
1.72
900
0.95
0.70
0.11
150
4000
2600-3600
350
100
11
605
35
1.75
1050
0.87
0.50
0.11
150
4000
2600-3600
400
100
13
845
50
1.82
1200
0.95
0.72
0.075
150
4000
2600-3600
500
100
15
1125
50
1.85
1500
0.85
0.50
0.060
150
4000
2600-3600
600
100
17
1445
50
1.85
1800
0.85
0.40
0.054
150
4000

水冷模块
600-1800
400
60
13
845
30
1.65
1200
0.75
0.64
0.16
150
3000
600-1800
500
60
15
1125
40
1.66
1500
0.75
0.51
0.13
150
3000
600-1800
600
60
16.1
1296
40
1.65
1800
0.75
0.42
0.11
150
3000
600-1800
800
60
20
2000
40
1.72
2400
0.75
0.34
0.08
150
3000
600-1800
1000
60
24
2880
40
1.58
3000
0.75
0.25
0.065
150
3000
1900-2500
400
60
11
605
30
1.84
1200
0.85
0.69
0.14
150
3000
1900-2500
500
60
12
720
40
1.80
1500
0.85
0.53
0.12
150
3000
1900-2500
600
60
12.5
781
40
1.80
1800
0.85
0.53
0.09
150
3000
1900-2500
800
60
18
1620
45
1.75
2400
0.88
0.30
0.075
150
3000
1900-2500
1000
60
24
2880
50
2.10
3000
0.84
0.36
0.052
150
3000
2600-3600
400
60
8.1
328
35
2.41
1200
0.95
1.05
0.11
150
4000
2600-3600
800
60
10
500
45
2.13
2400
0.98
0.40
0.060
150
4000
2600-3600
1000
60
10
500
45
2.06
3000
0.98
0.30
0.052
150
4000

单管模块
800-1800
400
100
13
845
30
1.50
1500
0.75
0.50
0.10
150
3000
800-1800
500
100
16
1280
40
1.32
1500
0.75
0.30
0.09
150
3000
800-1800
600
100
19
1805
45
1.50
1800
0.75
0.28
0.065
150
3000
800-1800
1000
100
28
3920
50
1.30
3000
0.82
0.10
0.042
150
3000
2000-2500
400
100
13
845
30
1.44
1200
0.85
0.49
0.09
150
3000
2000-2500
500
100
16
1280
40
1.50
1500
0.75
0.49
0.075
150
3000
2000-2500
1000
100
28
3920
50
1.44
3000
0.83
0.12
0.045
150
3000
2000-2500
1200
100
30
4500
50
1.30
3000
0.70
0.10
0.042
150
3000


注： 1、型号栏中MDx表示MDC MDA MDK MD 中的任一种 2、型号栏中带有*为水冷模块 water-cooling
