可控硅晶闸管安装注意事项
元件的冷却方式有加装散热器自然冷却、风冷和水冷等方式。为了使元件充分地发挥其额定性能并加强使用中的可靠性，除必须科学地选择散热器外还需正确地安装。只有正确地安装散热器才能保证其与元件芯片间的热阻Rj-hs满足数据表中的要求。
一、散热器与元件的安装
在元件与散热器的安装时，应注意以下事项：
- 散热器匹配：散热器的台面必须与元件台面尺寸相匹配，防止压扁、压歪损坏器件。
- 表面处理：散热器台面必须具有较高的平整、光洁度。建议散热器台面粗糙度≤1.6μm，平整度≤30μm。安装时元件台面与散热器台面应保持清洁干净无油污等脏物。
- 安装方法：安装时要保证元件台面与散热器的台面完全平行、同心。安装过程中，要求通过元件中心线施加压力以使压力均匀分布在整个接触区域。用户手工安装时，建议使用扭矩扳手，对所有紧固螺母交替均匀用力，压力的大小要达到数据表中的要求。
- 水冷散热器检查：在重复使用水冷散热器时，应特别注意检查其台面是否光洁、平整，水腔内是否有水垢和堵塞，尤其注意台面是否出现下陷情况，若出现了上述情况应予以更换。

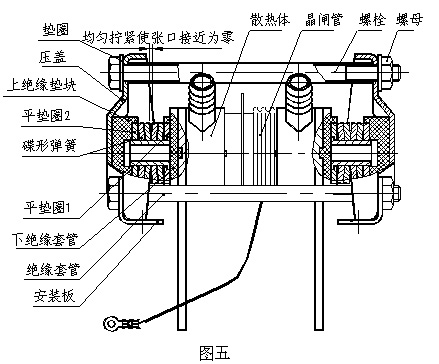

图1：水冷散热器安装示意图
二、注意事项
用户应根据应用线路特点、工作环境、可靠性等要求，正确选择器件参数，并留有合理余量。
器件冷却条件
| 冷却方式 | 参数要求 |
|---|---|
| 强迫风冷 | 风速≥6米/秒 |
| 水冷 | 流量≥4升/分钟 |
| 进水温度5°C-35°C | |
| 水压≥1.5Kg/cm2 | |
| 水质：循环水ρ≥2.5KWcm |
产品使用时，应保证符合规定的冷却条件，否则应降容使用。散热器使用过程中，应注意防漏水、防堵塞、防凝露，出现问题时应及时处理或更换散热器。
测试注意事项
- 严禁使用兆欧表(摇表)检查本器件。如需检查整机装置的耐压能力时，应先将本器件的各电极短路。
- 万用表使用限制：万用表只能定性判断器件好坏。用万用表"1欧姆"档测门极-阴极电阻，指针为零，说明门极短路；指针不动为开路。万用表不能对器件耐压做定量判断。若要对耐压和触发特性定性测试，请用专用测试仪或到厂商进行测定。
三、维护建议
在重复使用水冷散热器时，应特别注意检查其台面是否光洁、平整，水腔内是否有水垢和堵塞，若出现了上述情况应予以更换。
定期检查散热器的工作状态，确保冷却系统正常运行，是保证晶闸管长期稳定工作的关键。
