晶闸管保护电路技术指南
晶闸管保护电路可分为两种基本类型：被动保护器件（如RC吸收回路、快速熔断器等）和主动电子保护电路（通过检测系统实现快速保护）。
一、过流保护系统
1. 过流原因分类
- 内部原因：晶闸管损坏、触发电路故障等
- 外部原因：负载短路、逆变失败等
2. 快速熔断器保护

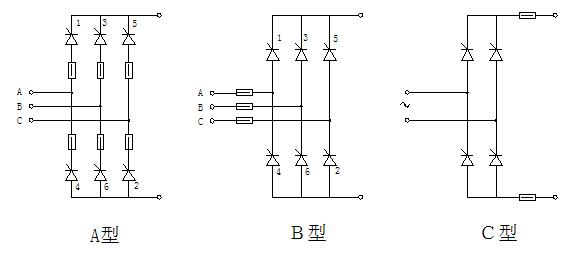

图1：快速熔断器的接入方法
| 方式 | 特点 | 额定电流IRN | 备注 |
|---|---|---|---|
| A型 | 熔断器与每一个元件串联，能可靠地保护每一个元件 | IRN <1.57IT | IT：晶闸管通态平均电流 |
| B型 | 能在交流、直流和元件短路时起保护作用 | IRN < KCID | KC：交流侧线电流与ID之比 |
| C型 | 直流负载侧有故障时动作 | IRN < ID | ID：整流输出电流 |
整流电路型式与系数KC的关系：
| 系数KC | 整流电路型式 | |||||
|---|---|---|---|---|---|---|
| 单相全波 | 单相桥式 | 三相零式 | 三相桥式 | 六相零式 | 双Y带平衡电抗器 | |
| 电感负载 | 0.707 | 1 | 0.577 | 0.816 | 0.108 | 0.289 |
| 电阻负载 | 0.785 | 1.11 | 0.578 | 0.818 | 0.409 | 0.290 |
3. 电子过流保护

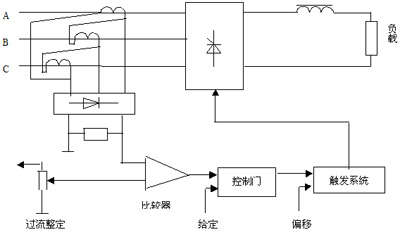

图2：过流保护原理图
二、过压保护系统
1. 被动过压保护

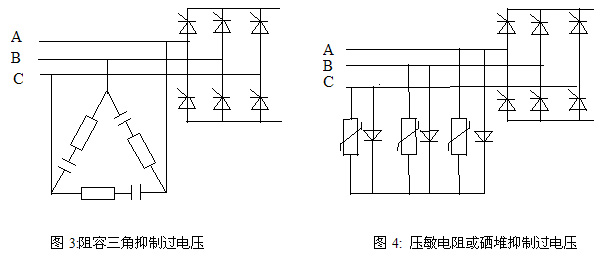

图3：RC阻容吸收回路
2. 电子过压保护
图5：过压保护原理图
三、动态参数保护
1. 电流上升率(di/dt)抑制
图6：串联电感抑制回路
串联电感值计算：L = Vm/(di/dt)max
2. 电压上升率(dv/dt)抑制
图7：并联RC阻容吸收回路
RC参数选择：
- 电容C：0.1-1μF（根据晶闸管额定电流）
- 电阻R：10-100Ω（无感电阻）
